EcoFlow STREAM Gateway: technische Daten, Funktionsweise und Installation

EcoFlow STREAM Gateway: technische Daten, Funktionsweise und Installation im Überblick

Ein einzelner Speicher reicht irgendwann nicht mehr. Wenn du mehrere Einheiten der STREAM 5000-Serie parallel betreiben, eine Wallbox einbinden oder einen bestehenden PV-Wechselrichter mit ins System holen willst, brauchst du eine zentrale Verteilstelle. Genau das ist das EcoFlow STREAM Gateway: ein wandmontierter Anschlusskasten mit integriertem Smart Meter, der bis zu drei STREAM 5000-Einheiten, das Hausnetz und ein zusätzliches Gerät wie EV-Ladegerät oder Fremdwechselrichter zusammenführt. In diesem Beitrag schauen wir uns an, was das Gerät technisch kann, wie es funktioniert und was bei der Installation zu beachten ist. Wichtig vorweg: Das Gateway ist ein Bauteil für die Elektrofachkraft, kein Stecker-Gerät wie ein Balkonkraftwerk mit Speicher.

Inhalt:

• Wofür das STREAM Gateway gedacht ist
• Technische Daten im Überblick
• Funktionsweise: die drei Anschlussbereiche
• 1-phasig oder 3-phasig anschließen
• Installation Schritt für Schritt
• Anzeigen, Reset-Taste und App-Anbindung
• Für wen sich das Gateway wirklich lohnt
• Fazit

Wofür das STREAM Gateway gedacht ist

Das Gateway erfüllt genau eine Aufgabe, dafür aber richtig: Es ermöglicht den parallelen Anschluss von bis zu drei Einheiten der EcoFlow STREAM 5000-Serie. Damit steigen Gesamtausgangsleistung und Kapazität deutlich über das hinaus, was eine einzelne Einheit leisten kann. Zusätzlich stellt es den Netzanschluss zum Sicherungskasten her und bietet einen separaten Anschluss, an den du ein EV-Ladegerät, eine Wärmepumpe oder einen PV-Wechselrichter eines Drittanbieters hängen kannst.

Das bedeutet konkret: Aus einzelnen Geräten wird ein zusammenhängendes Heimenergiesystem mit gemeinsamer Messung und gemeinsamer Steuerung über die EcoFlow App. Wer sich vorher noch grundsätzlich mit der Produktfamilie beschäftigen will, findet in unserem Überblick zur STREAM Serie die Einordnung der einzelnen Modelle.

Wichtig ist dabei die Abgrenzung nach unten: Sobald du mit dem Gateway arbeitest, verlässt du den Bereich der steckerfertigen Anlage. Hier wird fest verdrahtet, es sind Schutzschalter, RCDs und ein sauberer PE-Anschluss im Spiel. Installation, elektrischer Anschluss und Wartung dürfen ausschließlich von qualifiziertem Elektrofachpersonal durchgeführt werden, das die örtlichen Vorschriften einhält.

Technische Daten im Überblick

Das Gateway ist ein robustes Wandgerät mit den Maßen 418,9 × 253,7 × 110 mm und einem Gewicht von rund 6,5 kg. Die Schutzart liegt bei IP54, der IK-Code bei IK10, die Umweltkategorie ist ausdrücklich der Innenbereich. Direktes Sonnenlicht, Regen und Schnee sind laut Handbuch also tabu, ebenso starke elektromagnetische Felder. Betrieben werden darf es zwischen -20 und 55 °C bis zu einer Höhe von 2.000 m. Überspannungskategorie III, Verschmutzungsgrad PD3, EMV-Klasse B.

Im Gehäuse sitzen die Netzanschlussklemme, der Stromkreisanschluss mit Schutzschalter für den Smart-Anschluss, ein Smart Meter von EcoFlow inklusive Tasten und Statusanzeigen, eine PE-Schiene sowie drei AC-Steckdosen für die STREAM 5000-Produkte. Die Kommunikation läuft über WLAN im 2,4-GHz-Band und Bluetooth, die Antenne wird außen am Gehäuse angebracht.

Funktionsweise: die drei Anschlussbereiche

Um das Gateway zu verstehen, hilft es, die drei Bereiche getrennt zu betrachten.

Der Netzanschluss verbindet das Gateway mit dem Hauptverteiler. Über ihn fließt der Strom in beide Richtungen, hier sitzt auch der integrierte Smart Meter, der über einen Stromwandler die Haushaltslast erfasst. Diese Messung ist die Grundlage dafür, dass die angeschlossenen Speicher überhaupt sinnvoll auf den Verbrauch reagieren können. Leuchtet die Betriebsanzeige orange, ist entweder die Haushaltslast zu gering zum Messen oder der Stromwandler wird nicht erkannt.

Die drei AC-Steckdosen sind für die Produkte der STREAM 5000-Serie reserviert, angeschlossen mit den Netzkabeln, die jedem Gerät beiliegen. EcoFlow weist ausdrücklich darauf hin, dass hier keine anderen Verbraucher angeschlossen werden dürfen, weil das zu einer Überlastung führen kann. Jede Steckdose ist mit 3,6 kW und 16 A angegeben, in Summe nennt der Hersteller eine maximale Einspeiseleistung von 11 kW.

Der Smart-Anschluss ist der optionale Teil und aus unserer Sicht der eigentlich spannende. Er ist elektrisch identisch dimensioniert wie der Netzanschluss und über einen eigenen Schutzschalter im Gerät abgesichert. Darüber lässt sich eine Wallbox oder ein bestehender PV-Wechselrichter einbinden. Der Schutzschalter muss dafür auf ON stehen, die AC-Steckdosen und der Netzanschluss starten dagegen automatisch, sobald Netzspannung anliegt.

Entscheidend ist: Das Gateway ist keine Batterie und kein Wechselrichter. Es ist die Verteil- und Messebene. Der Batteriespeicher selbst steckt weiterhin in den STREAM-Einheiten.

1-phasig oder 3-phasig anschließen

Das Gerät unterstützt sowohl einphasige als auch dreiphasige Netze, jeweils mit TN-Systemen (TN-S, TN-C-S) und TT-Erdungssystemen. Beim dreiphasigen Anschluss werden L1, L2, L3, N und PE regulär auf die Netzanschlussklemme geführt.

Beim einphasigen Anschluss ist ein zusätzlicher Schritt nötig: Es werden Klemmenbrücken zwischen L1–L2 und L2–L3 gesetzt, damit die L1-, L2- und L3-Anschlüsse von Netzeingang und Schutzschalter elektrisch miteinander verbunden sind. Im Schaltplan entspricht das der Verbindung der Klemmen 1, 2 und 3 von X4.

Wichtig ist dabei die Absicherung. EcoFlow empfiehlt für den Netzanschluss eine geeignete Schutzeinrichtung, vorzugsweise einen RCD mit 230 V AC, 40 A, 30 mA (bei dreiphasigen Systemen 400 V), immer nach den geltenden örtlichen Vorschriften. Auch für Geräte am Smart-Anschluss ist ein passender RCD vorzusehen. In der Praxis zeigt sich außerdem: Bei einphasigem Anschluss bildet der Netzanschluss mit 7,4 kW und 32 A die Obergrenze des Systems, unabhängig davon, wie viel Leistung drei STREAM-Einheiten zusammen abgeben könnten.

Installation Schritt für Schritt

Die Montage folgt einem klaren Ablauf. Zuerst kommt die Wandhalterung mit den mitgelieferten Schrauben und Dübeln an die Wand, danach wird das Gerät eingehängt und mit drei Schrauben (ST5.5 × 32 mm, 2–2,5 N·m) gesichert. Rund um das Gehäuse sind Abstände einzuhalten: mindestens 250 mm auf der Türseite, 20 mm nach oben, 150 mm zur Seite und 120 mm nach unten. Die Tür öffnet in einem Bereich von 0 bis 120°. Lüftungsöffnungen und Wärmeableitungsbereiche der STREAM-Geräte dürfen nicht blockiert werden.

Bei der Installationshöhe gilt eine praktische Regel: Der Abstand zu den STREAM 5000-Produkten darf die Länge der Verbindungskabel nicht überschreiten, und die Kabel sollen locker mit Biegespielraum liegen, nicht straff gespannt.

Dann folgt die Verkabelung. Tür mit dem mitgelieferten Schlüssel entriegeln, beide Abdeckungen über die fünf Schrauben entfernen. Für L1/L2/L3/N und PE sind Kupferleiter mit mindestens 6 mm² Querschnitt und einer Temperaturbeständigkeit von mindestens 90 °C vorgesehen. L1/L2/L3/N werden mit Aderendhülsen (Anschlusslänge 12 mm, Abisolierlänge 14–16 mm) versehen, PE mit einem Ring-Kabelschuh (6 mm Anschlusslänge, 7–8 mm Abisolierlänge). Die mitgelieferten Aderendhülsen passen ausschließlich zu 6-mm²-Kabeln, bei größeren Querschnitten müssen kompatible AC-Aderendhülsen verwendet werden. Die Kabel laufen durch Kabelverschraubung und mehrschichtigen Dichtungsstopfen, von dem nur so viele Schichten entfernt werden, wie es der Kabeldurchmesser erfordert. Angezogen wird mit 2,5 N·m an den Klemmen und 2,0 N·m am Smart-Port-Bereich, die Abdeckungen mit 1–1,5 N·m (M4 × 10 mm, fünf Stück).

Zum Schluss die Antenne außen anbringen, Abdeckungen montieren, Tür schließen und verriegeln. Danach darf im Betrieb nur noch die kleine Abdeckung geöffnet werden, um STREAM-Geräte anzuschließen oder zu trennen. Die zweite Abdeckung muss installiert bleiben. Und noch einmal deutlich: Vor Installation und Verkabelung wird die Stromversorgung getrennt, und die Arbeiten übernimmt eine Elektrofachkraft. Wenn du in der Region bist, kannst du dafür unseren Installationsservice Baden-Württemberg nutzen.

Anzeigen, Reset-Taste und App-Anbindung

Der integrierte Smart Meter gibt dir über vier Elemente Rückmeldung. Die Betriebsanzeige leuchtet grün, wenn alles betriebsbereit ist, und orange bei zu geringer Haushaltslast oder nicht erkanntem Stromwandler. Die WLAN-Statusanzeige leuchtet grün bei bestehender Internetverbindung, pulsiert grün während eines Firmware-Updates und leuchtet orange, wenn das Gerät im WLAN hängt, aber kein Internet erreicht. Die RS485-Anzeige blinkt grün bei Datenübertragung, ist laut Handbuch aber für den Werksgebrauch reserviert. Die Reset-Taste startet bei 5 bis 10 Sekunden Druck die Gerätekopplung, bei mehr als 10 Sekunden einen Neustart.

Die Einbindung läuft über die EcoFlow App: anmelden, Gerät hinzufügen, WLAN einrichten. Danach siehst du in der App die Daten aller angeschlossenen Geräte, inklusive der Leistung jedes einzelnen STREAM-Produkts und der PV-Daten. Genau hier liegt der Vorteil gegenüber Einzelgeräten ohne gemeinsame Messebene: Du hast ein Bild vom Gesamtsystem statt drei separate Kacheln. Nicht vergessen: Eine Anlage dieser Größenordnung muss beim Marktstammdatenregister anmelden registriert und mit dem Netzbetreiber abgestimmt werden.

Für wen sich das Gateway wirklich lohnt

Ein Beispiel aus der Praxis. Ein Einfamilienhaus in Heilbronn hat einen dreiphasigen Hausanschluss, eine Wallbox und plant den Ausbau auf drei STREAM 5000-Einheiten. Ohne Gateway wären das drei Einzelgeräte mit jeweils eigener Steckdose und ohne gemeinsame Messung. Mit Gateway laufen alle drei über die internen AC-Steckdosen mit je 3,6 kW, der Netzanschluss ist dreiphasig mit 22 kW und 32 A angebunden, und die Wallbox hängt am Smart-Anschluss mit ebenfalls bis zu 22 kW. Alles wird über einen Smart Meter erfasst und in einer App gesteuert.

Wie viele Einheiten du überhaupt brauchst, hängt weniger an der Spitzenleistung als an deinem tatsächlichen Verbrauchsprofil. Der Rechner oben nimmt deinen Dauerverbrauch auf und zeigt dir, welche Leistung rund um die Uhr abgedeckt werden muss. Details dazu findest du auf unserer Seite zum Thema Grundlast berechnen.

Unsere Empfehlung fällt entsprechend klar aus. Das Gateway ist sinnvoll, wenn du mindestens zwei, besser drei STREAM 5000-Einheiten betreiben willst, oder wenn eine Wallbox beziehungsweise ein bestehender PV-Wechselrichter mit ins System soll. Betreibst du eine einzelne Einheit und hast keine Erweiterung geplant, ist es dagegen unnötiger Aufwand. In diesem Fall lohnt eher ein Blick auf die Unterschiede der Geräte selbst, etwa im Vergleich STREAM Ultra X vs. STREAM Ultra.

Fazit

Das EcoFlow STREAM Gateway ist kein Zubehörteil, sondern die zentrale Schaltstelle für ein wachsendes Heimenergiesystem. Drei AC-Steckdosen mit je 3,6 kW, ein Netzanschluss mit 7,4 kW einphasig oder 22 kW dreiphasig, ein gleichwertiger Smart-Anschluss für Wallbox oder Fremdwechselrichter und ein integrierter Smart Meter machen aus Einzelgeräten ein gemeinsam gemessenes und gesteuertes System. IP54, IK10 und der Temperaturbereich von -20 bis 55 °C sind solide, der Einbau gehört wegen fester Verdrahtung, RCD-Auslegung und Klemmenbrücken aber zwingend in die Hände einer Elektrofachkraft. Kurz gesagt: Wer auf drei STREAM 5000-Einheiten oder auf die Kombination mit Wallbox und PV-Wechselrichter zielt, braucht das Gateway. Wer bei einer Einheit bleibt, kann darauf verzichten.

Betriebsanleitung

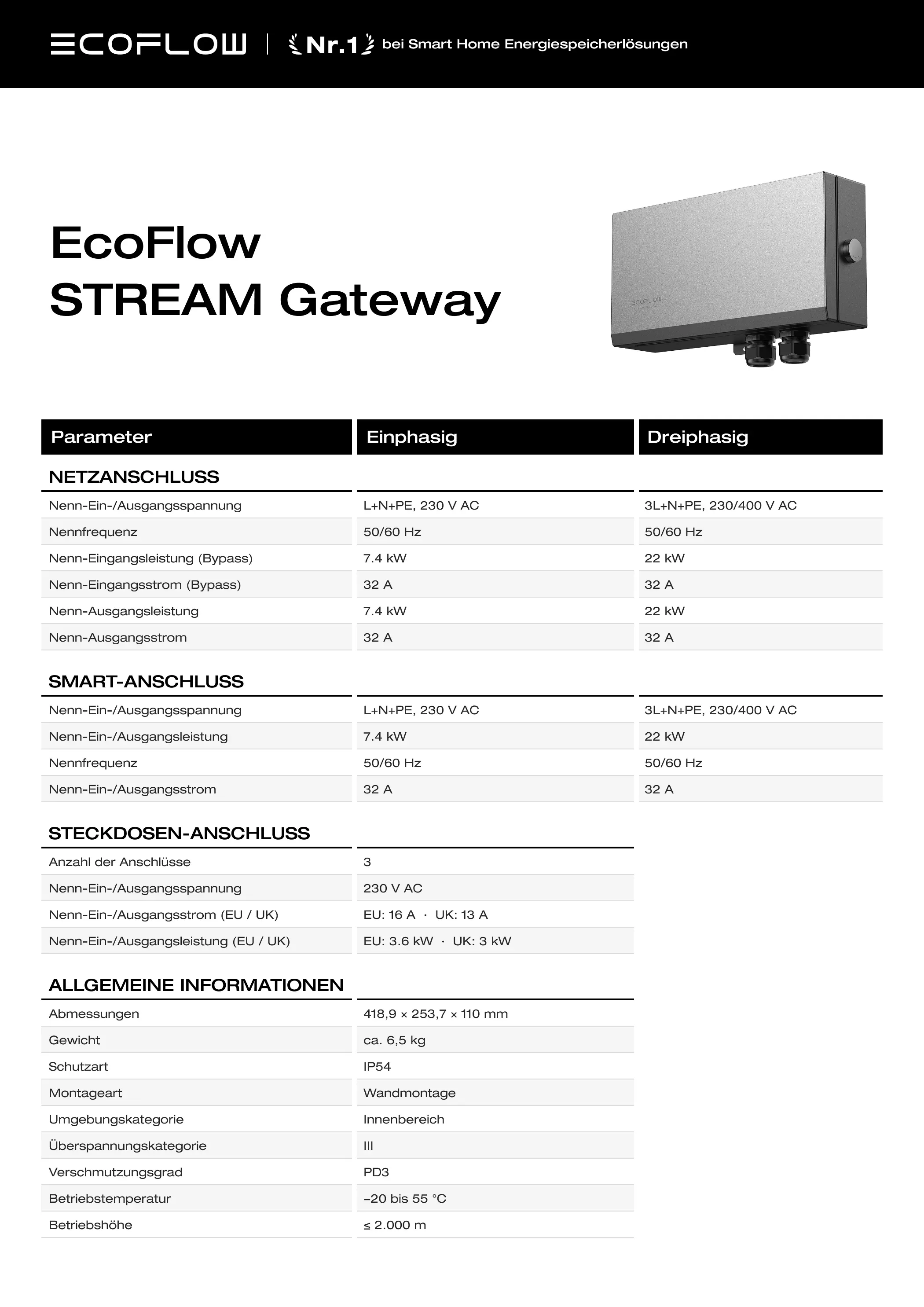

Produktdatenblatt
